Spanntechnik

Höchste Präzesion

Neben den Projektarbeiten von Palettierungsautomaten für die Produktivitätsteigerung von 5-Achs Universalfräsmaschinen bieten wir als weiteren Produktbereich Ausrüstungselemente wie Paletten und spezialisierte Spannelemente für die Fräsbearbeitung an.

X4 Nullpunkt-Spannsysteme

Wir bieten eine Auswahl an Werkstückspannmitteln für den optimalen Betrieb einer X4CELL Anlage.

Nullpunkt Spannplatte

Nullpunktspannplatte CSA400

CSA400 SM200 ID # CP119.1349

Spannzapfensystem linkPOINT
Stichmass 200 mm
Abmessung 396 x 396 H60

Ansteuerung

1 x D8 Oeffnen
1 x D8 Turbo
1 x D6 Signal Offen

Automation-Palette

Verbundstoffpalette Q400

Q400 SM200 ID # SF130.1251


Abmessung 400 x 400 (455 mit Greiferaufnahme) H50
Stichmass 200 mm
Lochrastermass 25/50 mm +-10 ym mit Zentrierbüchsen D12 F7, Gewinde M12
Gehärtete, geschliffene Auflagescheiben
Sphäroguss GGG50
RFID Transponder-Aufnahme
Geschliffene Palettendeckfläche – Planheit <20 ym
Offen für verschiedene Nullpunktspannsysteme – Standart linkPOINT

X4 Spannmodule

Mehrfachspanner SVF

Modulares Spannschienensystem

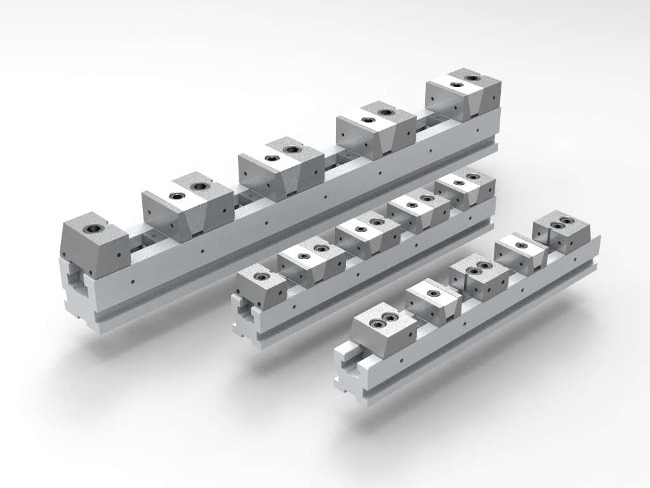

Wir vertreiben das Spannschienensystem Reihe SVF des Herstellers Leave in den Schienenbreiten 50/72/100 mit Schienenlängen von 130 mm bis 700 mm. Das gesamte vielfältige Backenprogramm liefern wir auch in Teilbaugruppen.

Wir beliefern unsere Kunden direkt und können somit beste Konditionen garantieren. Für eine Anzeige der Preise ist eine Registrierung notwendig.

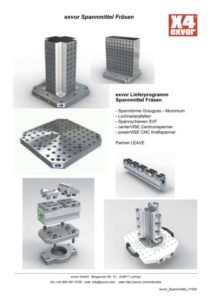

Technische Datenblätter:

Zentrumspanner CV



D1046.130_B60_250_V1452B (ID 15414).png

D1046C.130_B60_250_V1452 (ID 15413).png



Zentrischspanner Serie/CV in mechanischer Ausführung mit hoher Präzision und Spannkraft. Geschlossenes System für hohe Prozesssicherheit.

Hohe Genauigkeit

  • präzises Zentrumslager (Kugellager)
  • eingepasste Schieber

Geschlossenes System

  • Spindel ist in geschlossenem System geschützt
  • hohe Spannkraft von 25 kN

Ideal für Automation

  • Kostengünstige Lösung für Palettenspeicher / Automation
    • Erst- und Zweitseiten-Bearbeitung in einem Spannsystem

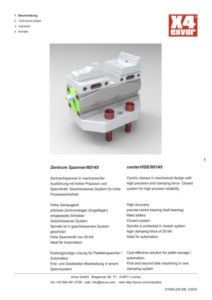

 Datenblatt CV60:

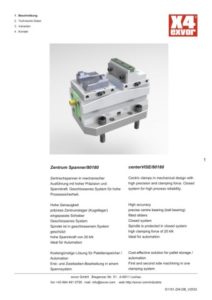

 Datenblatt CV80:

Aufbaumodule unilock 5-Axis

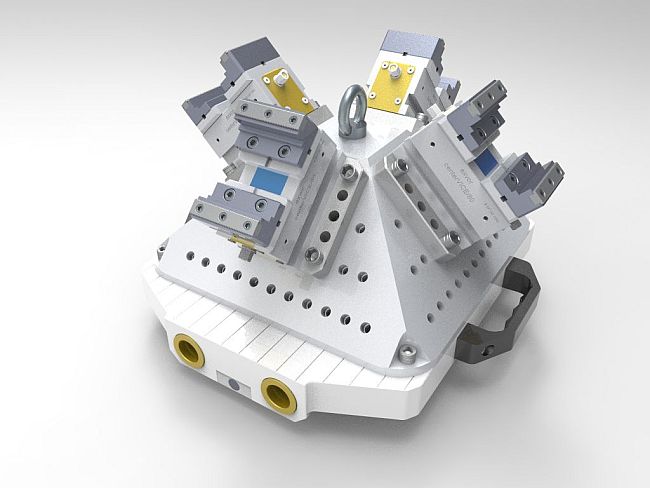

5-Axis Spannelemente der Firma innotool-austria ermöglichen betriebsichere und störkantenfreie Werkstück-Spannungen für 5-Achs-Fräsmaschinen.

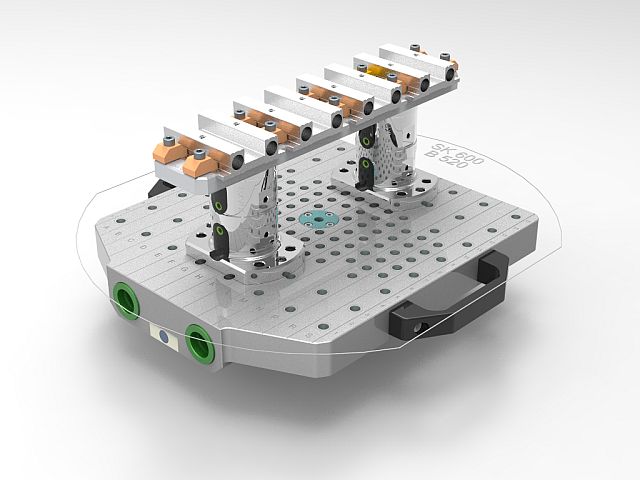

Darstellung Q400 mit innotool unilock 5-Axis 1) Aufbauspanner für fünfachsige Bearbeitung.

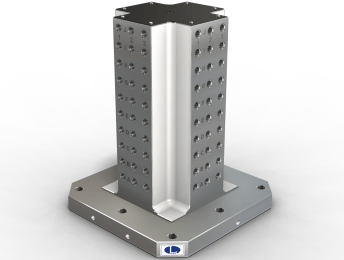

X4 Spannturm

Grauguss, Aluminium, Mineralguss bis Seitenlänge 800 mm Höhe 1400 mm

in verschiedenen Bauformen – auch kundenspezifische Ausführungen

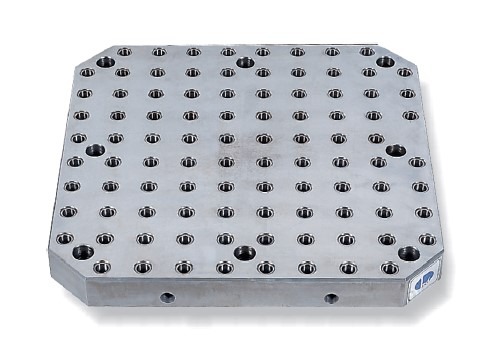

X4 Lochrasterplatten

Grauguss Lochraster 50 mm – D12/M12 – D16/M16

Reihe BP05

Quadrad 400 / 500 / 630 / 800 – Höhe 50

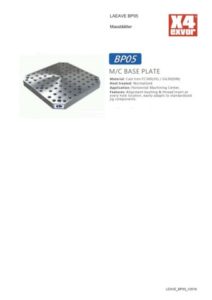

LEAVE BP05 Massblätter:
